水泵是一种广泛应用的通用机械设备，几乎所有的行业都有使用。在水泥行业循环水泵的应用十分广泛，循环水泵作为水泥生产重要的设备，一旦出现问题必将严重影响生产线的正常生产。今天给大家分享国内某知名大型水泥集团一个下属工厂的循环水泵轴承故障的诊断案例。

设备基础信息

设备名称：卧式离心泵

型号：SLW125-200

流量：160m³/h        配用功率：37KW

扬程：50m            转速：1000r/min

     该水泥工厂于2019年5月下旬安装了因联科技的智能设备健康管理云平台，帮助工厂实时监测工厂设备运行状况，及时发现设备问题避免设备突发停机情况。

    2020年4月17号开始，平台系统发出多次报警，显示2#循环水泵非驱动端轴承发生了问题，经查该水泵存在轻微异常声音，轴承温度在35℃左右，振动值幅度也由1.3mm/s增浮至2.6mm/s，虽然振动数值仍符合设备运行标准，但是趋势增幅明显。

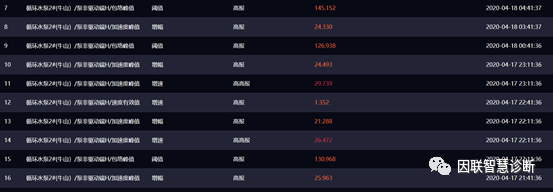

图1 水泵非驱动端测点告警提示

具体分析过程如下：

    从图2水泵非驱动端加速度趋势图可以看出，加速度趋势上浮明显，最高达到了40m/s²以上，触发增幅高报。

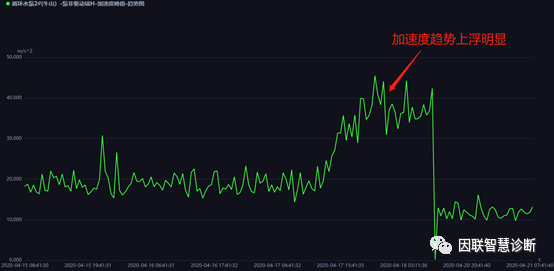

图2 水泵非驱动端加速度趋势图

    图3水泵非驱动端加速度包络趋势图显示，包络峰值增幅较大，最高值达120m/s²以上，说明轴承可能存在早期损伤或者缺陷。

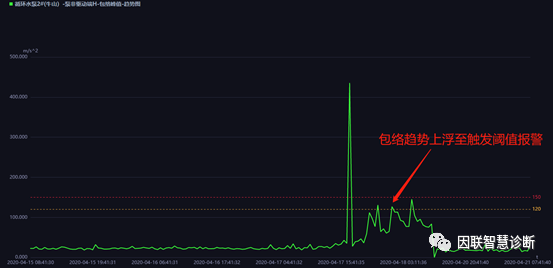

图3 水泵非驱动端加速度包络趋势图

    图4水泵非驱动端加速度包络频谱图能看出加速度包络出现80Hz频率及其多倍谐波，再次印证了轴承存在缺陷的可能。

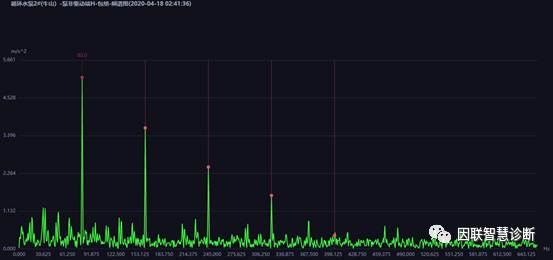

图4  水泵非驱动端加速度包络频谱图

    通过因联科技轴承库小程序查看轴承6315轴承特征频率信息，发现该频率（80Hz）和轴承6315内圈特征频率接近，分析轴承内圈存在缺陷。

    4月19日，水泥厂利用工艺调整时间段，检修人员对水泵进行检查后，更换循环水泵非驱动端轴承6315，并对水泵轴承座基础连接螺栓进行了紧固。

    更换轴承6315后，设备整体运行状态良好（图5、图6、图7），加速度频包络频谱图无明显轴承特征频率。

图5  循环水泵2#运行状态

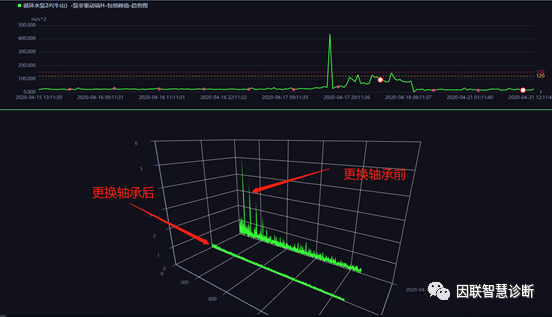

图6 水泵非驱动端加速度包络趋势图

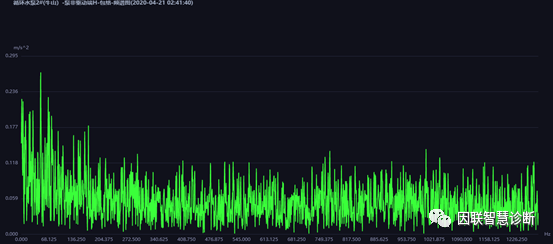

图7 水泵非驱动端加速度包络频谱图

     客户对我们的平台和服务表示十分认可，通过因联智能设备健康管理云平台实现对设备状态的实时监测，提升了设备维修效率并节省维修成本，同时避免了非计划性停机，保障连续生产。
